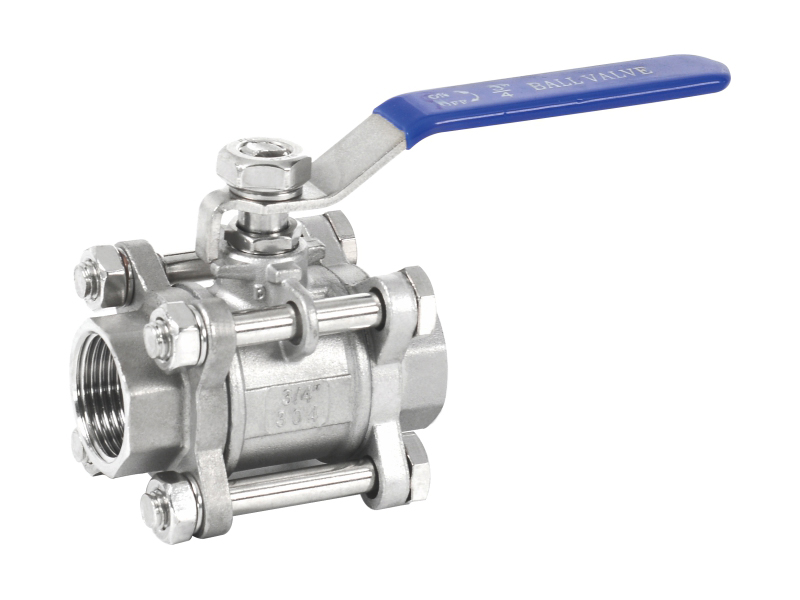

• 內螺紋三片式球閥/中型

    內螺紋三片式球閥/中型執行標準
    防爆闊桿/全通徑
    適用溫度范圍 -20 to120℃
    使用壓力 ≤1.6MPa
    設計制造 GB/T-12237/ANSIB16.34
    尺寸參照 GB/T-9113.1/ASME B 16.5 CLASS 150
    長度 GB/T-12221/ASMWB16.1
    螺紋標準 BSPT/BSP/NPT/DIN/JIS/RC/G
    檢查與測試 GB/T-13927/API598

    材料列表
    部件名稱 材質
    閥體 WCB CF8M CF8
    閥蓋 WCB CF8M CF8
    球 SS316 SS304 SS304
    閥桿 SS316 SS304 SS304
    閥座 PTFE RTFE RTFE
    閥桿密封 PTFE PTFE PTFE
    中頭墊 PTFE PTFE PTFE
    填料壓套 SS202 SS202 SS202
    手柄 SS202 SS202 SS202
    鎖片 - - -
    膠套 PLASTIC PLASTIC PLASTIC
    彈墊 SS202 SS202 SS202
    螺母 SS202 SS202 SS202
    螺栓 SS202 SS202 SS202

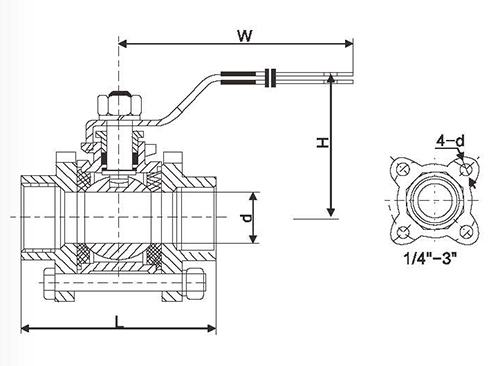

    外形尺寸
    NPS DN d L H W 4-d
    1/4” 6 11.5 65 46 95 7
    3/8“ 10 12 65 45 95 7
    1/2” 15 15 60 46 110 8
    3/4“ 20 20 70 54 110 8.5
    1“ 25 25 80 64 140 8.5
    1-1/4” 32 32 90 69 140 10
    1-1/2“ 40 38 100 76 155 10
    2” 50 50 119 86 180 11
    2-1/2” 65 65 167 120 220 16
    3” 80 80 - 150 260 18
    4” 100 100 - 170 350 20

    ?
