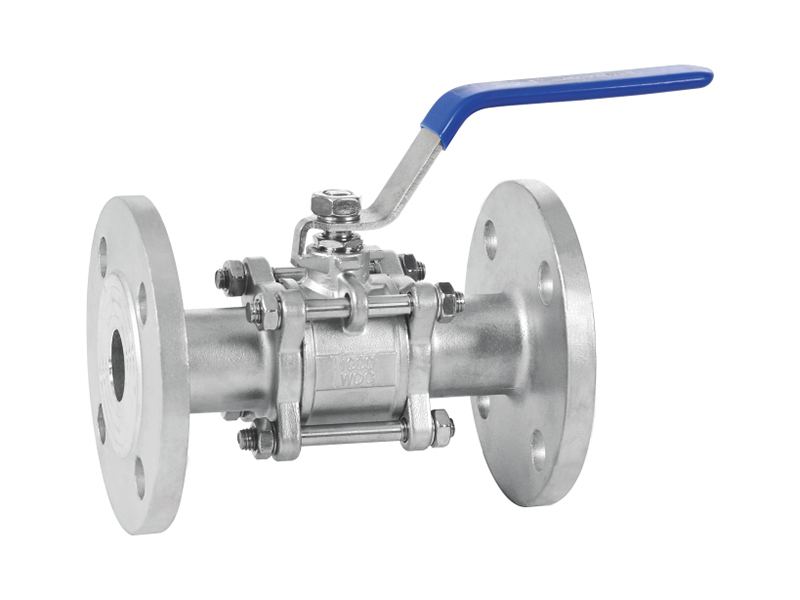

• 三片式法蘭球閥
    執行標準
    防爆闊桿/全通徑
    適用溫度范圍 -20 to 120℃
    使用壓力 ≤1.6MPa
    適用介質  水、氣、油
    設計制造  GB/T-12224/ANSI B16.34
    螺紋標準  BSPT/BSP/NPT/DIN/JIS/RC/G
    檢查與測試  GB/T-13927/API598
    氣壓測試 1.6MPa

    材料列表
    部件名稱 材質
    閥體 CF8M CF8
    閥蓋 CF8M CF8
    球 SS316 SS304
    閥桿 SS316 SS304
    閥座 RTFE RTFE
    桿密封 PTFE PTFE
    中頭墊 PTFE PTFE
    填料壓套 SS202 SS202
    手柄 SS202 SS202
    鎖片 - -
    膠套 PLASTIC PLASTIC
    彈墊 SS202 SS202
    螺母 SS202 SS202
    螺栓 SS202 SS202
    彈墊 A193Gr.B8 A193Gr.B8
    螺帽 A194.Gr.8 A194.Gr.8

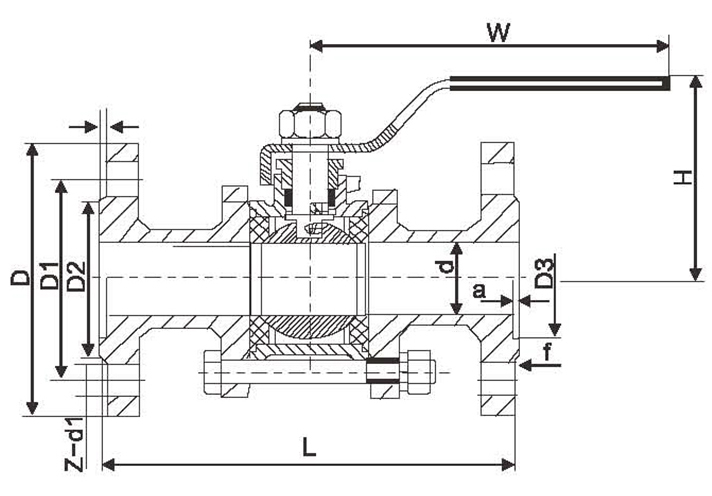

    外形尺寸
    DN d L H D D1 D2 f a D3 Z d1 W
    15 15 128 77 95 65 45 2 4 40 4 14 130
    20 20 145 77 105 75 55 2 4 51 4 14 140
    25 25 157 88 115 85 65 2 4 58 4 14 140
    32 32 175 113 135 100 78 2 4 66 4 18 170
    40 38 192 132 145 110 85 3 4 76 4 18 200
    50 50 227 142 160 125 100 3 4 88 4 18 220
    65 65 289 173 180 145 120 3 4 110 4/8 18 350
    80 80 310 182 190 160 135 3 4 121 4/8 18 350
    100 100 350 250 215/230 180/190 122/160 3 4.5 150 4/8 18/23 550

    ?
