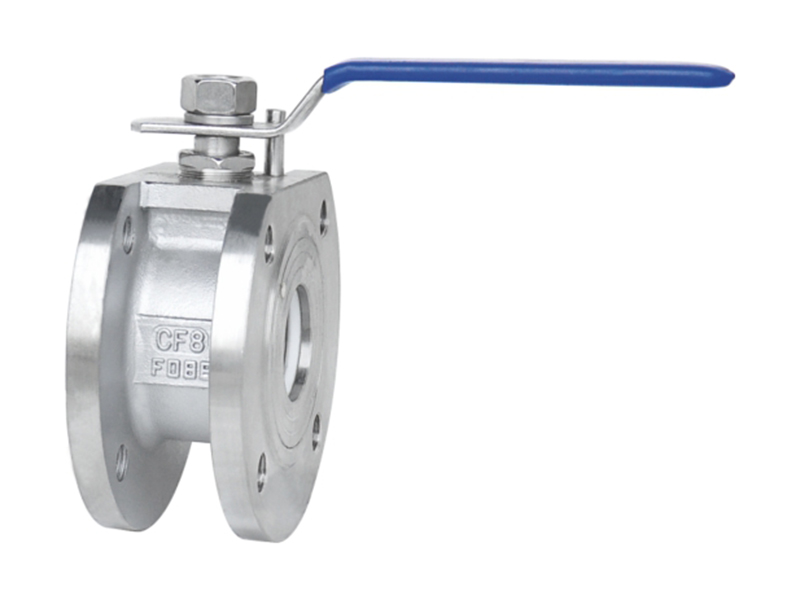

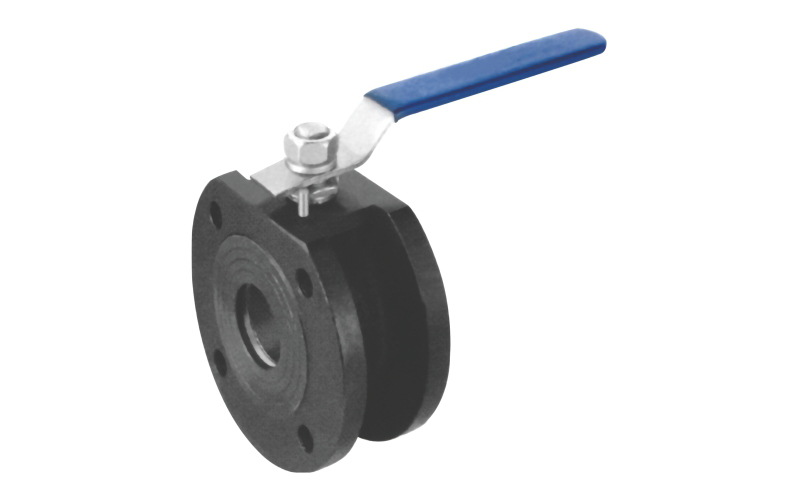

意大利式超薄型球閥
性能規范
| 一體式結構設計(DN125以上為分體結構) |
| 全通徑流量 |
| 產品規格 |
DN15-DN250 |
| 結構長度 |
Q/SYF012-96 |
| 法蘭標準 |
GB/T9113 |
| 閥門檢測和試驗 |
API598 |
| 傳動方式 |
手柄或蝸輪 |
材料列表
| 部件名稱 |
材質 |
| 閥體 |
WCB |
CF8M |
| 閥蓋 |
WCB |
CF8M |
| 閥座 |
PTFE |
| 球 |
SS304 |
SS316 |
| 密封圏 |
PTFE |
| 桿密封 |
PTFE |
| 閥桿 |
SS316 |
| 防靜電裝置 |
SS304 |
| 閥桿填料 |
PTFE |
| 填料壓蓋 |
SS202 |
| 彈性墊圈 |
SS202 |
| 手柄 |
SS202 |
| 螺母 |
SS202 |

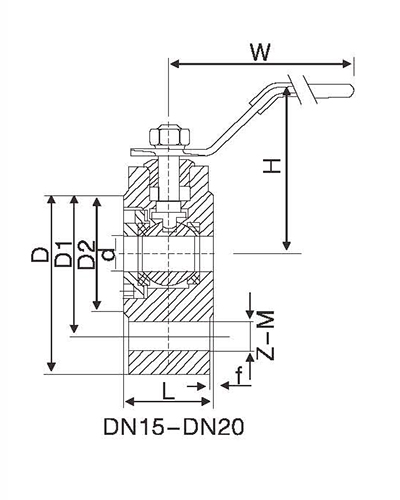

外形尺寸
| DN |
1.6Mpa |
2.5Mpa |
| d |
L |
D |
D1 |
D2 |
f |
W |
H |
Z-M |
L |
D |
D1 |
D2 |
f |
W |
H |
Z-M |
| 15 |
15 |
35 |
95 |
65 |
46 |
2 |
120 |
60 |
4-φ12 |
35 |
95 |
65 |
46 |
2 |
120 |
65 |
4-φ12 |
| 20 |
20 |
38 |
105 |
76 |
56 |
2 |
120 |
65 |
4-φ12 |
38 |
105 |
75 |
56 |
2 |
120 |
71 |
4-φ12 |
| 25 |
25 |
42 |
115 |
85 |
65 |
2 |
140 |
70 |
4-M12 |
42 |
115 |
85 |
65 |
2 |
140 |
76 |
4-M12 |
| 32 |
32 |
52 |
135 |
100 |
75 |
2 |
170 |
90 |
4-M16 |
52 |
135 |
100 |
75 |
3 |
170 |
98 |
4-M16 |
| 40 |
38 |
62 |
145 |
110 |
85 |
2 |
200 |
95 |
4-M16 |
62 |
145 |
110 |
85 |
3 |
200 |
105 |
4-M16 |
| 50 |
45.5 |
72 |
160 |
125 |
100 |
2 |
240 |
128 |
4-M16 |
72 |
160 |
125 |
100 |
3 |
240 |
128 |
4-M16 |
| 65 |
58 |
96 |
180 |
145 |
120 |
2 |
280 |
135 |
4-M16 |
96 |
180 |
145 |
120 |
3 |
280 |
145 |
8-M16 |
| 80 |
73 |
118 |
195 |
160 |
135 |
3 |
320 |
145 |
8-M16 |
118 |
195 |
160 |
135 |
3 |
320 |
170 |
8-M16 |
| 100 |
93 |
138 |
215 |
180 |
155 |
3 |
400 |
160 |
8-M16 |
138 |
230 |
190 |
160 |
3 |
400 |
185 |
8-M16 |
| 125 |
120 |
200 |
245 |
210 |
185 |
3 |
580 |
177 |
8-M16 |
200 |
270 |
220 |
188 |
3 |
450 |
205 |
8-M16 |
| 150 |
145 |
225 |
280 |
240 |
210 |
3 |
700 |
237 |
8-M20 |
225 |
300 |
250 |
210 |
3 |
500 |
225 |
8-M20 |
| 200 |
198 |
275 |
335 |
295 |
265 |
3 |
700 |
280 |
12-M20 |
275 |
360 |
310 |
278 |
3 |
600 |
240 |
12-M20 |
?
