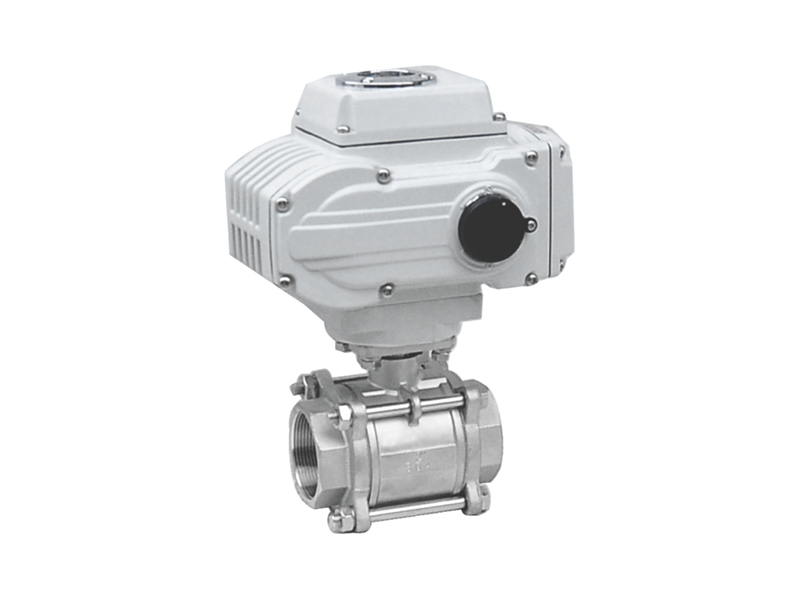

電動三片式球閥
性能規范
| 設計制造 |
ASMEB16.34 |
| 檢查與測試 |
API598 |
| 連接端形式 |
牙口，NPT或BSPT/套連接堆焊連接 |
| 適用溫度范圍 |
-29℃~120℃ |
| 驅動形式 |
電動/氣動 |
材料列表
| 部件名稱 |
材質 |
| 本體 |
A351-CF8M |
A351-CF8 |
| 閥蓋 |
A351-CF8M |
A351-CF8 |
| 球 |
A351-CF8M |
A351-CF8 |
| 中口 |
SUS316 |
SUS304 |
| 閥座 |
PTFE/RTFE/TFM1600PEEK |
| 大薄 |
PTFE |
| 中口 |
REINFORCED/FTFE |
| O型圈 |
VTTON |
| 碟簧 |
SUS301 |
| C型扣簧 |
SUS304 |
| 連接螺栓 |
ASTMA193-E8 |
| 螺帽 |
ASTMA194-8 |
| 墊片 |
SUS304 |
| 連接螺栓 |
ASTMA193-E8 |
| 螺帽 |
ASTMA194-8 |
| 氣動執行器 |
- |

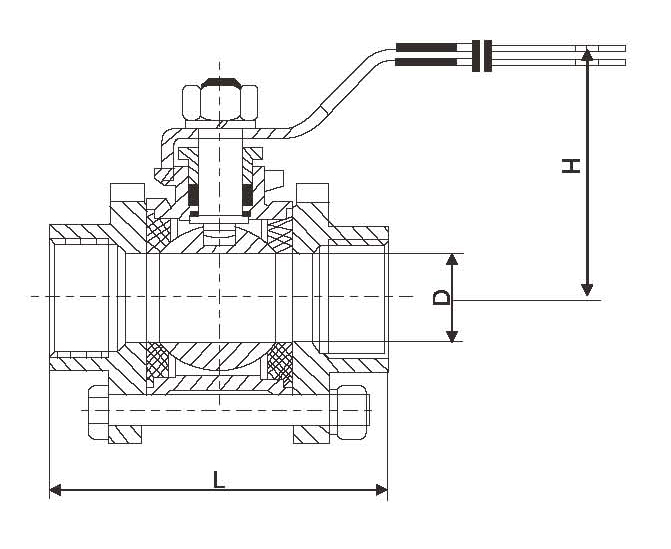

外形尺寸
| DN |
L |
D |
H |
型號 |
| 15 |
62 |
95 |
225 |
QGSY50 |
| 20 |
71 |
105 |
227 |
QGSY50 |
| 25 |
77 |
115 |
233 |
QGSY50 |
| 32 |
92 |
135 |
259 |
QGSY65 |
| 40 |
101 |
145 |
267 |
QGSY65 |
| 50 |
122 |
160 |
278 |
QGSY65 |
| 65 |
162 |
180 |
363 |
QGSY80 |
| 80 |
200 |
195 |
383 |
QGSY105 |
| 100 |
280 |
230 |
552 |
QGSY105 |
| 125 |
320 |
270 |
576 |
QGSY125 |
| 150 |
360 |
300 |
604 |
QGSY160 |
?
