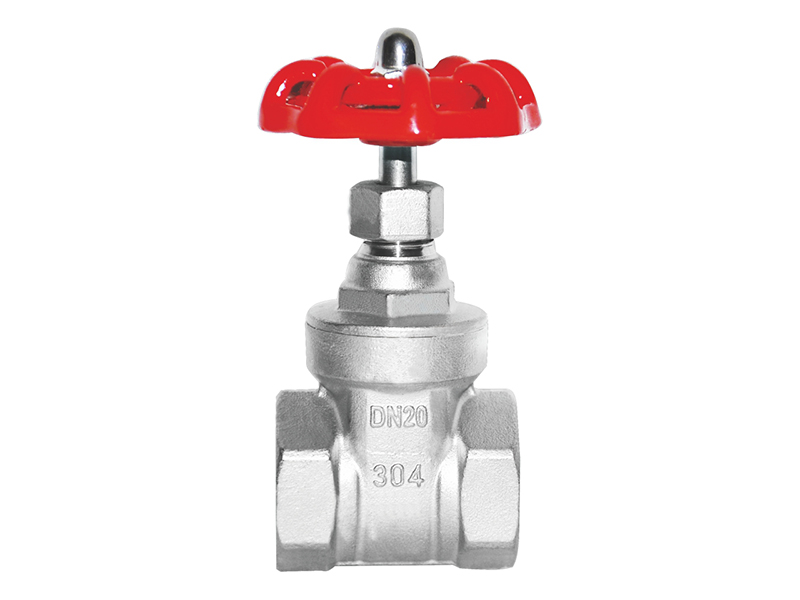

內螺紋水暖閘閥
性能規范
| 公稱壓力 |
PN1.6，2.5，4.0，6.4MPa |
| 強度試驗壓力 |
PT2.4， 3.8， 6.0， 9.6MPa |
| 低壓氣密封試驗壓力 |
0.6MPa |
適用介質
| Z15W-(16-64)C |
水、油品、氣 |
| Z15W-(16-64)P |
硝酸類 |
| Z15W-(16-64)R |
醋酸類 |
| 適用溫度 |
-20℃~180℃ |
材料列表
| 部件名稱 |
材質 |
| 閥體 |
不銹鋼CF8M CF8 |
| 閥蓋 |
不銹鋼CF8M CF8 |
| 閘板 |
不銹鋼CF8M CF8 |
| 閥桿 |
不銹鋼SS316 304 |
| 線條 |
聚四氟乙烯PTFE |
| 止推墊片 |
聚四氟乙烯PTFE |
| 填料 |
不銹鋼304 |
| 填料壓套 |
不銹鋼SS316 304 |
| 填料壓蓋螺母 |
不繡鋼SS316 304 |
| 手輪 |
- |
| 金屬墊片 |
不銹鋼SS304 |
| 彈墊 |
不銹鋼SS304 |
| 螺帽 |
不銹鋼SS304 |

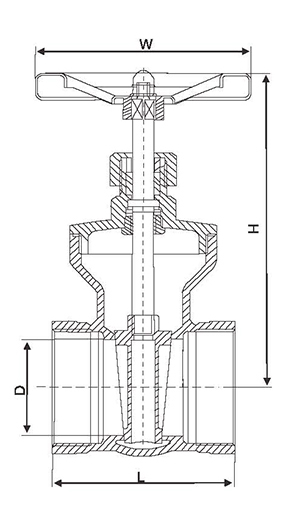

外形尺寸
| DN |
L |
D |
H |
W |
| 15 |
43 |
18 |
80 |
53 |
| 20 |
45 |
24 |
90 |
53 |
| 25 |
52 |
30 |
100 |
53 |
| 32 |
56 |
40 |
110 |
78 |
| 40 |
62 |
45 |
130 |
78 |
| 50 |
68 |
57 |
140 |
78 |
| 65 |
85 |
69 |
170 |
126 |
| 80 |
92 |
85 |
195 |
126 |
| 100 |
105 |
104 |
230 |
126 |
?
