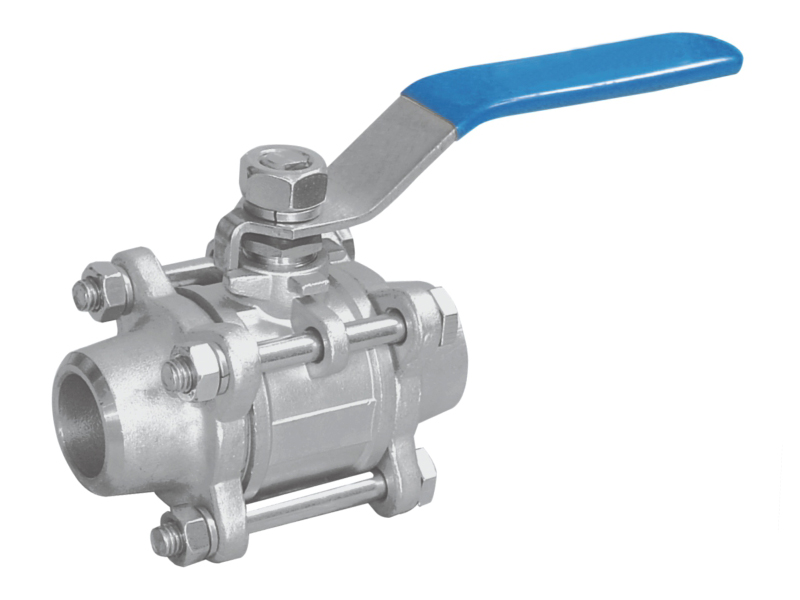

• 三片式對焊閥球/中型
    執行標準
    防爆中軸/全流
    適用溫度范圍 -20to120℃
    使用壓力 ≤1.6MPa
    設計制造 GB/T-12237/ANSI B16.34
    尺寸參照 GB/T-9113.1/ASMEB16.5CLASS150
    長度 GB/T-12221/ASMWB16.1
    螺紋標準 BSPT/BSP/NPT/DIN/JIS/RC/G

    檢查與測試

    GB/T-13927/API598


    材料列表
    零件名稱 材質
    閥體 WCB CF8M CF8
    闊蓋 WCB CF8M CF8
    球 SS304 SS316 SS304
    闊桿 SS304 SS316 SS304
    閥座 RTFE RTFE RTFE
    桿密封 PTFE PTFE PTFE
    中頭墊  PTFE PTFE PTFE
    填料壓套 SS202 SS202 SS202
    手柄 SS202 SS202 SS202
    鎖片 - - -
    膠套 PLASTIC PLASTIC PLASTIC
    彈墊 SS202 SS202 SS202
    螺母 SS202 SS202 SS202
    螺栓 SS202 SS202 SS202

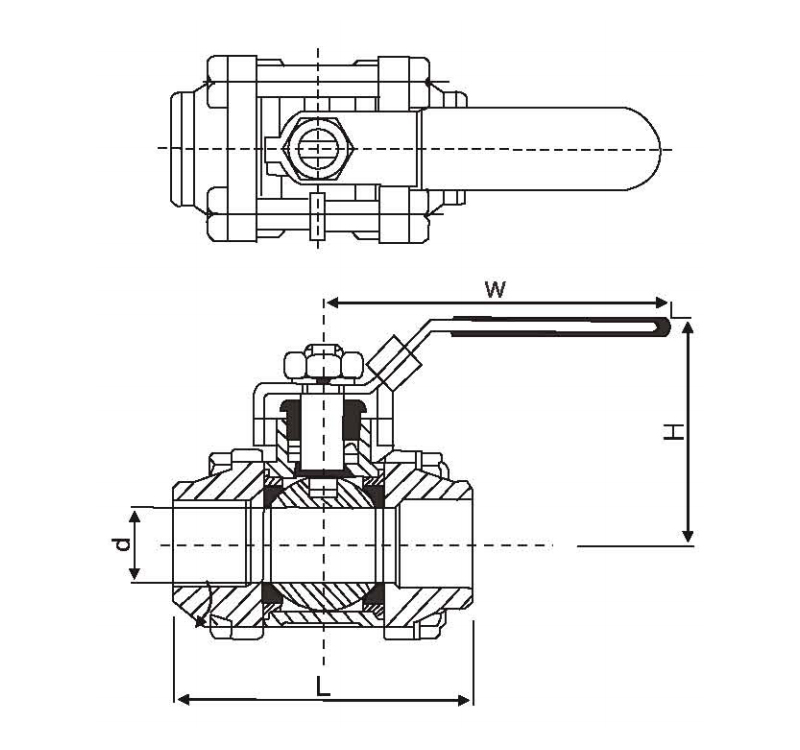

    外形尺寸
    NPS DN d L H W
    3/8" 10 12 66 50 95
    1/2" 15 15 60 60 110
    3/4" 20 20 74 63 110
    1" 25 25 89 80 140
    1-1/4" 32 32 95 86 140
    1-1/2" 40 38 109 94 155
    2" 50 50 129 104 180
    2-1/2" 65 65 177 140 220
    3" 80 80 193 152 260
    4" 100 100 217 170 350
    ?
