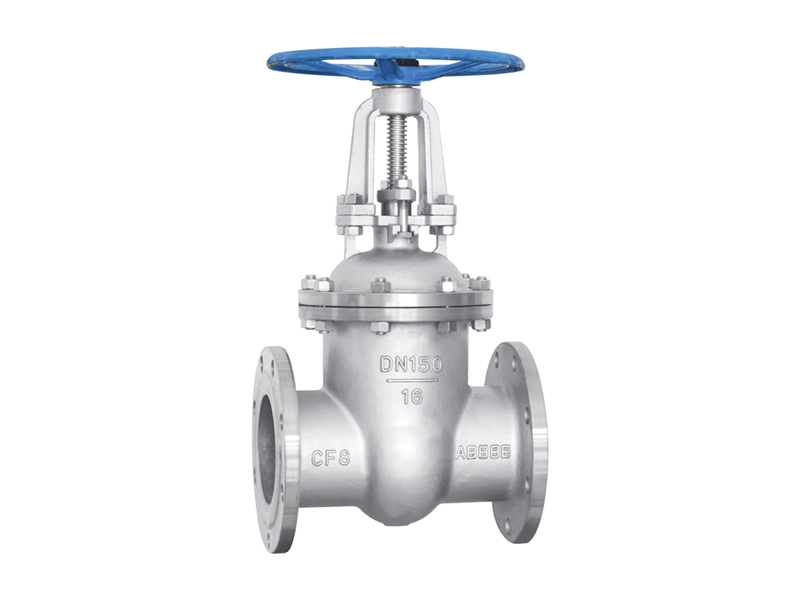

    • 國標閘閥
    執行標準
    設計與制造 GB/T12234-89
    結構長度 GB/T12221-89
    法蘭尺寸 JB/T82.1-94
    試驗和檢驗 GB/T1327-92

    壓力試驗
    公稱壓力(MPa) 試驗壓力(MPa)
    殼體 密封(水) 密封(氣) 上密封
    1.6 2.4 1.8 0.6 1.8
    2.5 3.8 2.8 2.8
    4.0 6.0 4.4 4.4
    6.4 9.6 7.0 7.0
    10.0 15.0 11.0 11.0

    材料列表
    零件名稱 材質
    P P3 P8 R R3 R8
    閥體 ZG1Cr18Ni9Ti CF3 CF8  ZG1Cr18Ni12Mo2Ti CF3M CF8M
    閘板 ZG1Cr18Ni9Ti CF3 CF8  ZG1Cr18Ni12Mo2Ti CF3M CF8M
    閥蓋 ZG1Cr18Ni9Ti CF3 CF8  ZG1Cr18Ni12Mo2Ti CF3M CF8M
    閥桿 1Cr18Ni9Ti 304L 304  1Cr18Ni12Mo2Ti 316L 316
    填料 柔性石墨
    閥桿螺母 鋁青銅
    手輪 可鍛鑄鐵
    適用介質 硝酸類 醋酸類
    適用溫度 ≤200℃

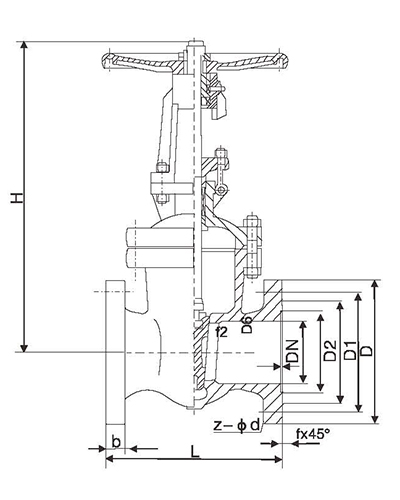

    外形尺寸
    DN(mm) 連接尺寸(mm) 外形尺寸(mm)
    L D   D1 D2  f b Z-φd  H手 H電 電動裝置
    Z41W-16P(P3、P8、R、R3、R8) Z941 W-16P(P3、P8、R、R3、R8)
    15 130 95 65 45 2 14 4-14 175 - -
    20 150 105 75 55 2 16 4-14 180 - -
    25 160 115 85 65 2 16 4-14 210 - -
    32 180 135 100 78 3 18 4-18 280 - -
    40 200 145 110 85 3 18 4-18 350 - -
    50 250 160 125 100 3 20 4-18 358 653 DZW10
    65 265 180 145 120 3 20 4-18 375 665 DZW10
    80 280 195 160 135 3 20 8-18 433 725 DZW10
    100 300 215 180 155 3 22 8-18 502 787 DZW10
    125 325 245 210 185 3 22 8-18 612 902 DZW20
    150 350 280 240 210 3 24 8-23 676 955 DZW30
    200 400 335 295 265 3 24 12-23 820 1105 DZW30
    250 450 405 355 320 3 26 12-25 969 1343 DZW45
    300 500 460 410 375 3 28 12-25 1142 1516 DZW60
    350 550 520 470 435 3 30 16-25 1280 1978 DZW60
    400 600 580 525 485 3 32 16-30 1452 1849 DZW90
    450 650 640 585 545 3 34 20-30 1541 1937 DZW120
    500 700 705 650 608 3 34 20-34 1676 2234 DZW120
    600 800 840 770 718 3 36 20-41 1874 2432 DZW180
    700 900 910 840 788 5 40 24-41 - 2489 DZW250
    800 1000 1020 950 895 5 42 24-41 - 2643 DZW350

    外形尺寸
    DN(mm) 連接尺寸(mm) 外形尺寸(mm)
    L D   D1 D2  f b Z-φd  H手 H電 電動裝置
    Z41W-25P(P3、P8、R、R3、R8) Z941W-25P(P3、P8、R、R3、R8)
    15 130 95 65 45 2 14 4-14 175 - -
    20 150 105 75 55 2 16 4-14 180 - -
    25 160 115 85 65 2 16 4-14 210 - -
    32 180 135 100 78 3 18 4-18 280 - -
    40 200 145 110 85 3 18 4-18 350 - -
    50 250 160 125 100 3 20 4-18 358 653 DZW10
    65 265 180 145 120 3 22 8-18 375 665 DZW10
    80 280 195 160 135 3 24 8-18 433 725 DZW10
    100 300 230 190 160 3 24 8-23 502 787 DZW20
    125 325 270 220 188 3 26 8-25 612 902 DZW20
    150 350 300 250 218 3 28 8-25 676 955 DZW30
    200 400 360 310 278 3 30 12-25 820 1105 DZW30
    250 450 425 370 332 3 32 12-30 969 1343 DZW45
    300 500 485 430 390 3 34 16-30 1142 1516 DZW60
    350 550 550 490 448 4 38 16-34 1280 1978 DZW90
    400 600 610 550 505 4 40 16-34 1452 1849 DZW120
    450 650 660 600 555 4 46 20-34 1541 1937 DZW180
    500 700 730 660 610 4 48 20-41 1676 2234 DZW180
    600 800 840 770 718 4 48 20-41 1874 2432 DZW250
    700 900 955 875 815 5 50 24-48 - 2489 DZW350
    800 1000 1070 990 930 5 54 24-48 - 2643 DZW500

    外形尺寸
    DN(mm) 連接尺寸(mm) 外形尺寸(mm)
    L D   D1 D2  D6  f f2 b Z-φd  H手 H電 電動裝置
    Z41W-40P(P3、P8、R、R3、R8) Z941 W-40P(P3、P8、R、R3、R8)
    15 130 95 65 45 40 4 3 14 4-14 175 - -
    20 150 105 75 55 51 4 3 16 4-14 180 - -
    25 160 115 85 65 58 4 3 16 4-14 210 - -
    32 180 135 100 78 66 4 3 18 4-18 280 - -
    40 200 145 110 85 76 4 3 18 4-18 350 - -
    50 250 160 125 100 88 4 3 20 4-18 372 665 DZW10
    65 290 180 145 120 110 4 3 22 8-18 395 680 DZW10
    80 310 195 160 135 121 4 3 24 8-18 457 752 DZW10
    100 350 230 190 160 150 4.5 3.5 24 8-23 552 846 DZW20
    125 400 270 220 188 176 4.5 3.5 26 8-25 634 973 DZW20
    150 450 300 250 218 204 4.5 3.5 28 8-25 708 1087 DZW30
    200 550 375 320 282 260 4.5 3.5 34 12-30 858 1243 DZW30
    250 650 445 385 345 313 4.5 3.5 38 12-34 1015 1429 DZW60
    300 750 510 450 408 364 4.5 3.5 42 16-34 1203 1608 DZW90
    350 850 570 510 465 422 5 4 46 16-34 1341 1739 DZW120
    400 950 655 585 535 474 5 4 50 16-41 1492 1897 DZW180
    450 1050 680 610 560 524 5 4 57 20-41 - 2104 DZW250
    500 1150 755 670 612 576 5 4 57 20-48 - 2401 DZW250
