• 美標法蘭球閥/高平臺
    性能規范
    公稱壓力 PN1 Class 150/300Lb
    強度試驗壓力 PT3.0/7.5MPa
    低壓氣密封試驗壓力 0.6MPa
    適用介質 Q41F-(150-300Lb)C水、油品、氣
    Q41F-(150-300Lb)P 硝酸類
    Q41 F-(150-300Lb)R 醋酸類
    適用溫度 -20~180℃

    材料列表
    零件名稱 Q41 F-(150-300Lb) GQ41F-(150-300Lb)P Q41F-(150-300Lb)R
    閥體 WCB ZG1Cr18Ni9TiCF8 ZG1Cr18Ni12Mo2TiCF8M
    閥蓋 WCB ZG1Cr18Ni9TiCF8 ZG1Cr18Ni12Mo2TiCF8M
    球體 1Cr18Ni9Ti 304 1Cr18Ni9Ti304 1Cr18Ni12Mo2Ti316
    閥桿 1Cr18Ni9Ti 304 1Cr18Ni9Ti304 1Cr18Ni12Mo2Ti316
    密封圏 聚四氟乙烯
    填料 聚四氟乙烯

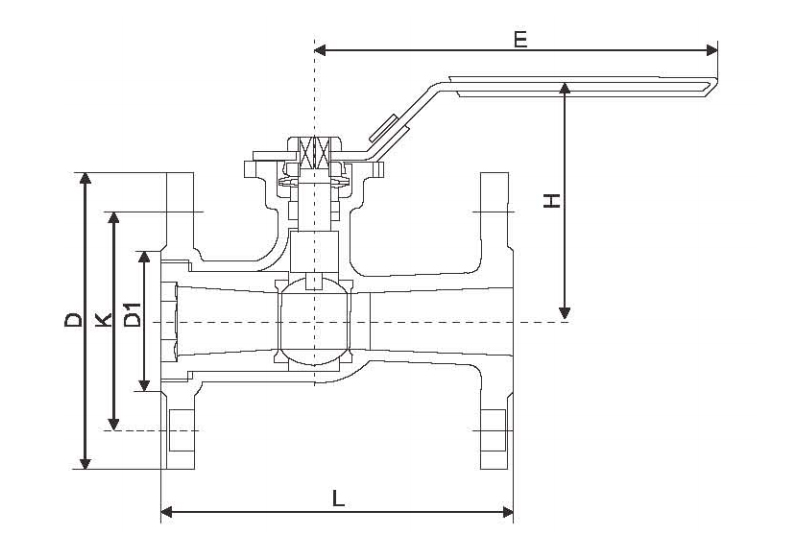

    外形尺寸
    DN L D1 K D H E
    15 108 35 60.5 89 68 145
    20 117 43 70 98 69 145
    25 127 51 79.5 108 91 166
    32 140 64 89 117 97 166
    40 165 73 98.5 127 123 206
    50 178 92 120.5 152 130 206
    65 190 105 139.5 178 143 240
    80 203 127 152.5 190 176 240
    100 229 157 190.5 229 192 240
    ?
