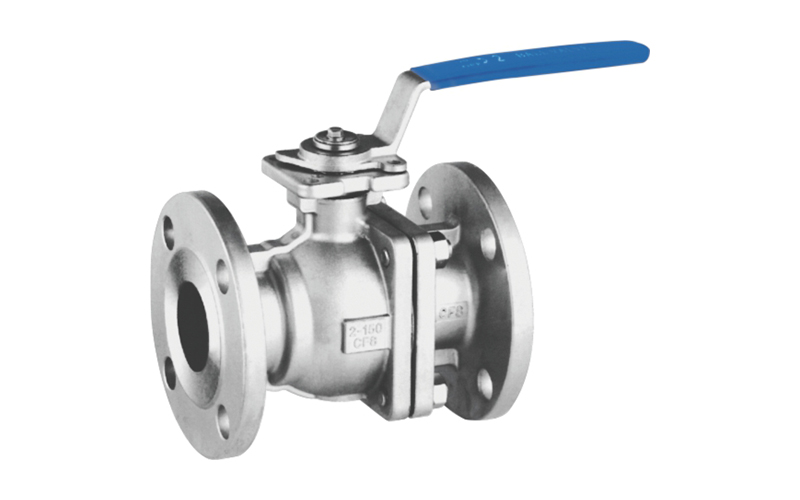

• 美標硅溶膠法蘭球閥
    執行標準
    設計與制造按照 結構長度按照 法蘭尺寸按照 壁厚按照 試驗和檢驗按照
    ASMEB16.34
    API608
    BSEN12510-1
    ASMEB16.10 JISB2005.DINEN558-1
    DIN3202F17(F1DN15-DN100
    F7DN125-DN300)
    F18(F4DN15-DN100/F5 DN125-DN300
    ASMEB16.5
    JISB2238
    BSEN 1092-1
    ASMEB16.34
    BSEN12516-1
    API598
    JISB2003
    DIN3230/3EN12266

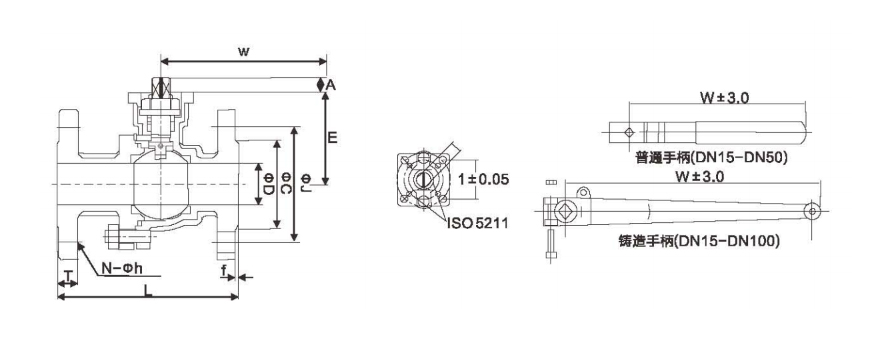

    外形尺寸
    SIZE φD L φC E φJ F T N φH W IS05211
    1" 25 216 50.8 123.8 88.9 6.4 23.8 4 19.1 190 F04
    1-1/2" 40 241 73 155.6 114.3 6.4 28.6 4 22.2 190 F05
    2" 50 292 92.1 165.1 127 6.4 31.8 8 19.1 190 F05

    外形尺寸
    SIZE φD L φC E L F
    150Lb 300Lb 150Lb 300Lb 150Lb 300Lb 150Lb 300Lb
    1/2" 13 13 103 140 35 89.0 95 60.5 65.5 2
    3/4" 20 20 117 152 43 98.0 117 70.0 82.5 2
    1" 25 25 127 165 51 108.0 124 79.5 89 2
    1-1/4" 32 32 140 178 64 117.0 133 89.0 98.5 2
    1-1/2" 40 40 155 190 73 127.0 156 98.5 114.5 2
    2" 50 50 178 216 92 152.0 165 120.5 127 2
    2-1/2" 65 65 190 241 105 177.8 190 139.7 149 2
    3" 76 76 203 282 127 190.5 210 152.4 168 2
    4" 100 100 229 305 157 228.6 254 190.5 200 2
    5" 125 125 356 381 185 254.0 280 216.0 235 2
    6" 150 150 394 403 216 279.4 318 241.5 270 2
    8" 200 200 457 502 270 343.0 381 298..5 330 2
    10" 250 250 533 568 324 406.4 444 362 388 2
    12" 300 300 610 648 381 482.6 521 432 451 2

    外形尺寸
    SIZE T N φH W ISO5211
    150Lb 300Lb 150Lb 300Lb 150Lb 300Lb 普通
    1/2" 111 14.3 4 4 15 16 120 F03/F04
    3/4" 111 15.9 4 4 15 19 120 F03/F04
    1" 111 17.5 4 4 16 19 152 F04/F05
    1-1/4" 12.7 19.1 4 4 16 19 152 F04/F05
    1-1/2" 14.3 20.7 4 4 16 22 190 F05/F07
    2" 15.9 22.3 4 4 16 19 190 F05/F07
    2-1/2" 17.5 25.4 4 4 19 22 350 F07
    3" 19.1 28.6 4 4 19 22 350 F07
    4" 23.9 31.8 8 8 19 22 350 F07/F10
    5" 23.8 35 8 8 19 22 600 F07/F10
    6" 25.4 35.6 8 12 22.3 22 600 F12
    8" 28.6 41.3 8 12 22.3 25 600 F12
    10" 30.2 47.8 12 16 25.4 29 400 F12
    12" 31.8 50.8 12 16 25.4 32 400 F12
    ?
