• 直通球閥
    工作原理:

    通過90°旋轉手柄,從而90°帶動有貫通腔的制造的球體,以開啟或關閉閥門, 達到控制介質流置。


    應用:

    該類型球閥系列是_款衛生型的用于物料傳送控 制的一類閥門系列。廣泛用于食品、飲料加工,以及 制藥和化學工業領域。


    材料:

      鋼制部件:不銹鋼304、不銹鋼316L.
      密封件:四氟墊、0型密封圈


    標準設計

      有各標準的閥門系列可以向客戶提供,即用于 DIN標準系列,3A標準系列,SMS標準系列, ISO/IDF標準系列,BS/RJT標準系列,ASME/BPE等 標準系列。
      球閥的組成部件一般包括:一個手柄、一個帶有 貫通腔的球體、閥體、閥門軸芯以及軸密封圏。
      本公司現有的球閥系列規格有:焊接式球閥、卡 箍式球閥、螺紋式球閥等系列球閥.



    性能規范
    金屬材質 與產品接觸的零部件 304L/316L(1.4306/1.4404)鍛造 可提供材料檢測報告
    不與產品接觸的零部件 304/202(1.4301/202)
    密封材質 標配 聚四氟乙烯 采用進口密封材料,所有密封材質均符合FDA117.2600
    選配 三元乙丙EPDM/硅橡膠
    壓力 工作壓力 0~16bar
    控制氣源壓力 5?8bar
    溫度 工作溫度 VMQ:(-50~+180℃)EPDM:(-20~+135℃)PTFE:(-25~+250℃)
    去菌溫度 150℃(MAX20min)
    表面處理 內表面處理 Ra^0.4-0.8μm
    外表面處理 Ra^0.8-1.6μm
    連接方式 焊接端管徑 焊接口: DIN 11850-2與11850-1/SMS/3A/ISO等系列
      連接方式:焊接、快裝、外螺紋、內螺紋、法蘭等
    氣動控制 氣動頭固定支架

    產品參數
    產品型號 Q81F-16P
    工作溫度 -10°C~+135°C 去菌溫度150°C (MA*20MIN)
    閥體材料 不銹鋼SUS304 SUS316L
    連接方式 常用快裝卡箍式、其他焊接式、螺紋式、法蘭式補充
    密封材料 聚四氟乙烯PTFE(鐵氟龍)
    表面拋光精度 內外鏡面拋光Ra<0.4UM
    驅動方式 手動、氣動或電動
    工作壓力 0-16bar
    結構方式 浮動直通式
    體系標準 國標

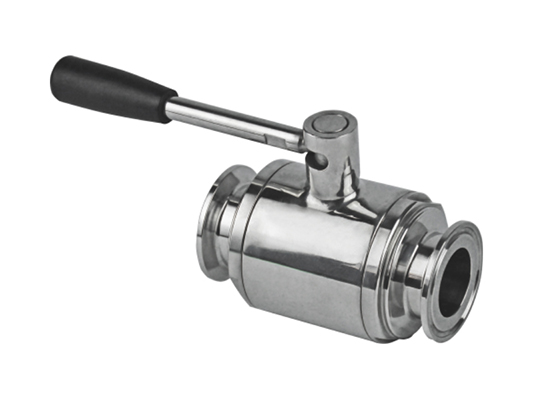

    衛生級快裝球閥

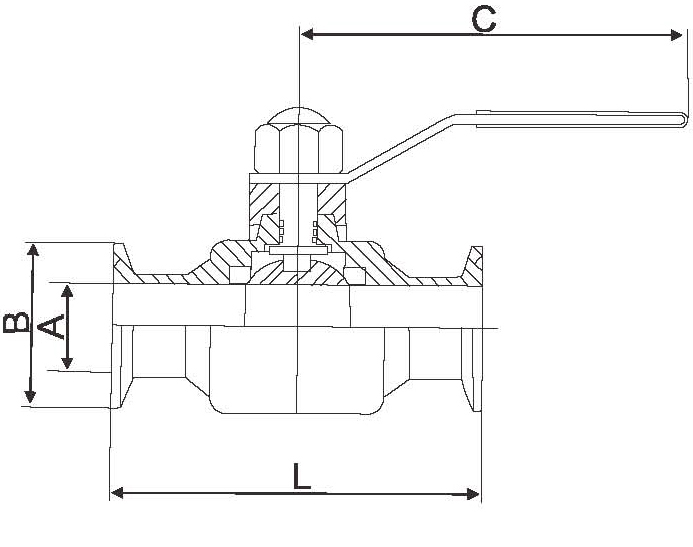

    規格φ SIZE A B C L KG
    12.7 1/2" 10 25.4 100 85 0.3
    19 3/4" 16 50.5 120 100 0.639
    25 1" 22 50.5 130 105 0.7
    32 1-1/4" 29 50.5 140 120 0.8
    38 1-1/2" 35 50.5 160 136 1.07
    45 1-3/4" 42 64 170 145 1.64
    51 2" 47 64 175 160 1.781
    57 2- 1/4" 52 77 195 162 2.4
    63.5 2-1/2" 58 77 200 170 2.685
    76 3" 71 91 250 195 4
    89 3-1/2" 83 106 260 235 5.976
    102 4" 97 119 290 270 8.3
    133 5" 125 145 350 290 14

    ?
