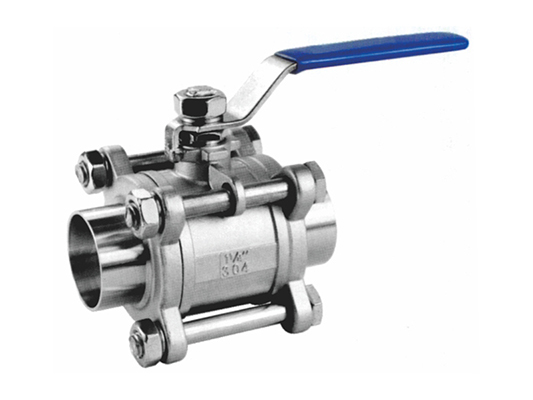

• 三片式衛生級短對焊球閥
    執行標準
    防爆闊桿/全通徑
    適用溫度范圍 -20 to120℃
    使用壓力 ≤1.6MPa
    適用介質 水、氣、油
    設計制造 GB/T-12224/ANSIB16.34
    螺紋標準 BSPT/BSP/NPT/DIN/JIS/RC/G
    檢查與測試 GB/T-13927/API598
    氣壓測試 0.8MPa

    材料列表
    部件名稱 材質
    閥體 CF8M CF8
    閥蓋 CF8M CF8
    SS316 SS304
    閥桿 SS316 SS304
    球密封 PTFE PTFE
    桿密封 PTFE PTFE
    中頭墊 PTFE PTFE
    填料壓套 SS202 SS202
    手柄 SS202 SS202
    鎖片 SS202 SS202
    膠套 SS304 SS304
    螺母 SS202 SS202
    螺帽 PLASTIC PLASTIC
    彈墊 SS202 SS202
    螺帽 SS202 SS202
    彈墊 SS202 SS202

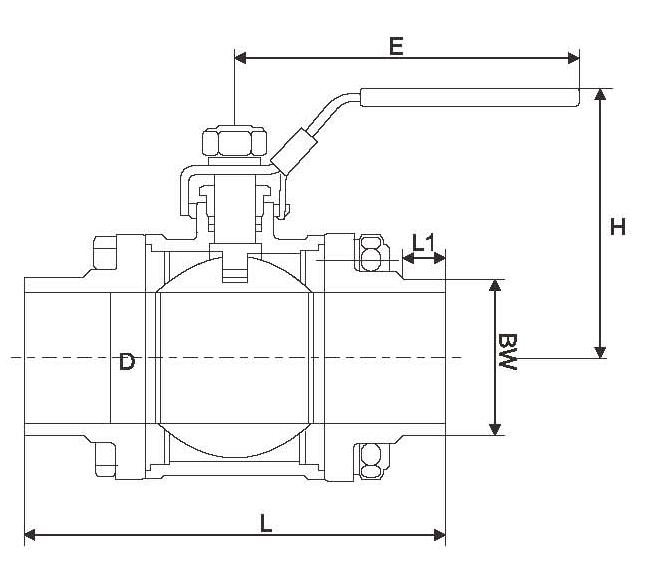

    外形尺寸
    DN SIZE L L1 E H D BW
    15 1/2" 69 20.0 122.9 58.0 10.2 12.7
    20 3/4" 80 20.0 122.9 61.0 15.8 19.1
    25 1" 88 20.0 144.9 68.0 22.1 25.4
    40 1-1/2" 101 20.0 188.9 84.5 34.8 38.2
    50 2" 111 20.0 188.9 93.2 47.5 50.8
    65 2-1/2" 138 20.0 255.3 131.8 60.2 63.4
    80 3" 178.8 20.0 260.8 140.0 72.9 76.2
    100 4" 210.5 20.0 322.2 173.6 97.4 101.6
    ?
