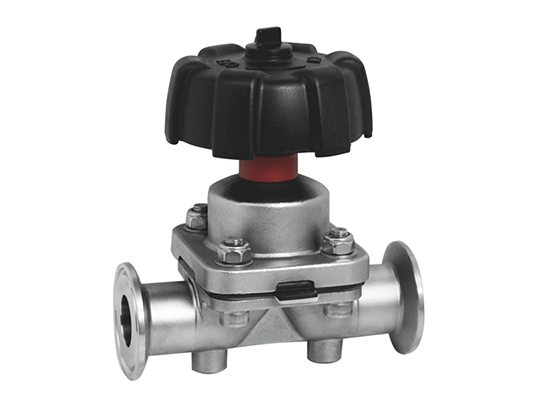

• 衛生級隔膜閥系列
    應用:

    YG隔膜閥是一款衛生型的隔膜閥系列,廣泛適用 于衛生級的釀酒、乳制品以及飲料等食品工業以及無菌工況的制藥領域,實現對管道流體的控制和開/關任務。


    工作原理

    隔膜閥常規狀態下為封閉狀態,此時膜片緊貼閥體的內腔,關閉者管道流體通向路徑。當隔膜閥需要清洗任務或需要開啟任務時,通過手動旋轉手輪或驅 動氣動控制執行裝置來帶動閥桿向上運動,球形膜片 隨之向上彎曲,從而使閥門行程導通狀態,則可實現 清洗和開啟的目的。其中膜片把下部閥體內腔和上部閥蓋內腔隔開,使位于膜片上部的閥桿、閥芯等零件不受介質的腐蝕,省去了填料密封結構,而且不會產生介質泄漏。優化的閥體設計,使清洗液完全排泄,不會形成滯留現象。


    材料:

    鋼制部件:不銹鋼304、不銹鋼316U
    密封件:EPDM+PTFE(三元乙丙+聚四氟乙烯)此密封件均采用進口密封材料(均符合FDA177.2600標準)。用本公司特有技術,將一個連接螺栓與EPDM/PTFE完美結合成一整體密封部件,此密封部件與介質接觸部位的PTFE材質具有良好的耐寒性極好的耐熱性(+250℃)對各種化學制劑有良好的耐受性以及對流體具有極好的耐磨性!


    標準設計

      有各種標準的隔膜閥系列可向客戶提供,即用于DIN標準系列,3A標準系列,SMS標準系列,ISO/IDF標準系列,BS/RJT標準系列,ASME/BPE等標準系列。
      該閥門的組成部件包括:一個執行裝置,膜片和閥體,是用螺栓及螺母組裝在一起,整個閥門的組裝都是精心細致的。其執行裝置包括手動和氣動,膜片具有各種軟硬程度的人造橡膠,閥體為兩通或三通閥。
      本公司現有的隔膜閥系列規格有:卡式隔膜閥、焊接式隔膜閥、T型三通式隔膜、U型三通式隔膜閥等系列隔膜閥。



    性能規范
    金屬材質 與產品接觸的零部件 304L/316L(1.4306/1.4404)鍛造 可提供材料檢測報告
    不與產品接觸的零部件 304/202(1.4301/202)
    密封材質 標配 EPDM+PTFE 采用進口密封材料,所有密封材質均符合FDA117.2600
    選配 硅橡膠VMQ
    壓力 工作壓力 0~10bar
    控制氣源壓力 5?8bar
    溫度 工作溫度 VMQ:(-50~+180℃) EPDM:(-20~+135℃) FPM:(-30~+230℃)
    滅菌溫度 150℃(MAX20min)
    表面處理 內表面處理 Ra≥0.4-0.8μm
    外表面處理 Ra≥0.8-1.6μm
    連接方式 焊接端管徑 焊接口: DIN 11850-2與11850-1/SMS/3A/ISO等系列
    連接方式:焊接、快裝、外螺紋、內螺紋、法蘭等
    氣動控制 氣動頭固定支架

    隔膜閥最優安裝角度

    無菌隔膜閥根據其結構特點:推薦15~30角度安裝(根據 不同的規格而定),有利于閥門清潔后完全排泄,不易造成液體滯留閥門內部。

    ?
